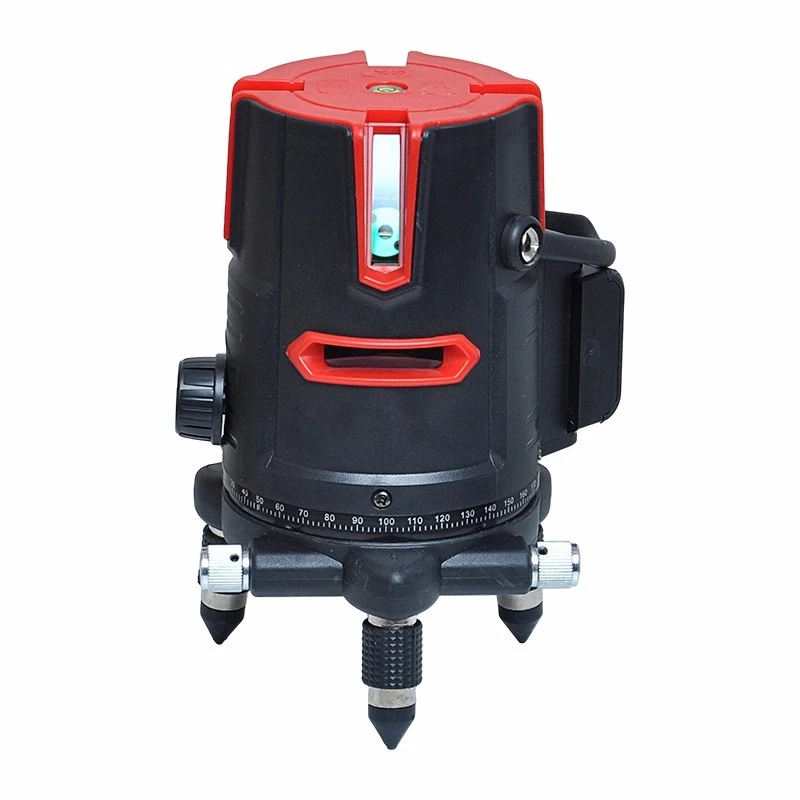

Křížový čárový laser s vysokým jasem je určen pro aplikace, kde jsou standardní čárové lasery obtížně viditelné při silném okolním osvětlení nebo na delší pracovní vzdálenosti. Kombinací vysoce účinné laserové diody s přesnými optickými součástmi promítá jasné, ostré horizontální a vertikální laserové čáry, které zůstávají jasně viditelné pro zaměřování, polohování, kontrolu a měření.

Ať už požadujete kompaktní laserový modul pro integraci OEM nebo kompletní řešení průmyslového zarovnání, poskytujeme přizpůsobitelné konfigurace, které odpovídají vašemu zařízení, operačnímu prostředí a optickým požadavkům.

Technické specifikace

Parametr	Standardní specifikace	Vlastní možnosti OEM / ODM
Vlnová délka laseru	520nm Direct Green / 635nm, 650nm Red	405nm (UV), 450nm (modrá), 780nm–980nm (infračervená)
Výstupní výkon	Méně než 1 mW až 100 mW (třída 2 / třída 3R / třída 3B)	Až 500 mW pro delší pracovní vzdálenosti
Typ čárové optiky	Přesná Powellova čočka / Asférická skleněná čočka	Cylindrická čočka nebo vlastní difrakční optický prvek (DOE)
Ortogonalita Přesnost	90 stupňů ±0,05 stupně	Tovární lavice-kalibrovaná pro vysokou-přesnou ortogonalitu
Úhel ventilátoru	30 stupňů, 45 stupňů, 60 stupňů, 90 stupňů, 110 stupňů	Asymetrické úhly ventilátoru (např. 110 stupňů horizontálně × 30 stupňů vertikálně)
Rovnoměrnost linie	Větší nebo rovna 85 %-k-rovnoměrnosti osvětlení středu	Vlastní profil distribuce energie
Šířka čáry	Sub-milimetr (např.<1.5mm at 3m)	Pevné vlastní zaostření nebo uživatel{0}}nastavitelný kroužek zaostření
Stabilita vlnové délky	Unášení<0.05nm/°C	Tepelně stabilizovaný obvod řidiče
Provozní napětí	3,3V, 5V, 12V, 24V DC	Široký vstupní rozsah (5V–30V DC) s přepěťovou ochranou
Modulace / Řízení	CW (Continuous Wave)	Digitální modulace TTL / analogová modulace PWM (až 100 kHz)
Materiál bydlení	Eloxovaná letecká-hliníková slitina	Nerezová ocel 304/316 pro korozivní nebo potravinářské-prostředí
Ochrana proti vniknutí	IP54 Odolný proti prachu a stříkající vodě	Vodotěsné a prachotěsné provedení IP65 / IP67
Provozní teplota	-10 stupňů až +50 stupňů	Verze Extended Temperature (-20 stupňů až +60 stupňů)

Technické vlastnosti

Optická technologie Powell Lens (ne-gaussovský profil)
Standardní válcové optické čočky poskytují profil Gaussova paprsku-ve středu jasný, ale v koncových bodech tmavý a rozmazaný. Naše moduly obsahují přesné optické čočky Powell, které přerozdělují světelnou energii rovnoměrně podél celého úhlu vějíře, aby poskytovaly konzistentní jas od středového průsečíku až ke špičkám čar.

Pokročilé řízení teploty a obvody s konstantním proudem
Životnost laserové diody a spektrální stabilita přímo závisí na tepelné kontrole. Naše silné-pouzdro z hliníkové slitiny funguje jako integrovaný chladič, spárovaný s vlastní PCB s konstantním{2}}proudovým ovladačem s ochranou proti obrácené polaritě a filtrováním elektrostatického výboje (ESD). To zabraňuje poklesu optického výstupního výkonu během dlouhých pracovních směn.

Modulární mechanická a elektrická OEM integrace
Navrženo pro rychlou montáž na CNC zařízení, automatické řezačky a rámy dopravníků:
• Standardní vnější těla se závitem: K dispozici ve vnějších pouzdrech se závitem M12, M16 a M18 pro mikro-nastavení.
• Průmyslová konektivita: Volitelné letecké konektory M8 / M12 a vysoce -flexibilní, oleji- odolná kabeláž.
• Synchronizace kamerového systému: Vstupy modulace TTL umožňují laseru blikat v synchronizaci s-rychlostními kamerami pro strojové vidění.

Výběr vlnové délky

Provozní parametr	520nm přímý zelený laser	635nm / 650nm červený laser
Viditelnost lidského oka	Při stejném optickém výstupním výkonu se jeví až 4–5× jasnější než červený laser	Standardní vizuální jas
Doporučené světelné podmínky	Vysoce ambientní LED osvětlení, venkovní denní světlo, reflexní nebo lesklé povrchy	Standardní vnitřní osvětlení továrny, nízké-osvětlení, tmavé-barevné materiály
Doporučený rozsah projekce	Optimalizováno pro aplikace na velké{0}}vzdálenosti (až 50+ m, v závislosti na optice a výkonu)	Nejvhodnější pro krátké až střední vzdálenosti (do 15 m, v závislosti na optice a výkonu)
Spotřeba energie	Vyšší spotřeba proudu díky přímé zelené laserové diodě	Nižší spotřeba energie se sníženou tvorbou tepla
Typické průmyslové aplikace	Řezání kamene, pily, výroba pneumatik, robotické polohování, strojové vidění, přesné vyrovnání	Balicí stroje, vyrovnání dopravníků, montáž DPS, obecné průmyslové polohování

Úplné přizpůsobení OEM a ODM inženýrství

Přizpůsobení optického designu:Přizpůsobená tloušťka čáry při určených pracovních vzdálenostech, ne-standardní úhly vějíře nebo vlastní difrakční optické vzory.

Mechanická úprava pouzdra:Vlastní rozměry objímek, specializované montážní držáky, nerezové kryty pro zpracování potravin nebo prostředí s kamennou kaší a zákaznické kabelové výstupy.

Elektrické úpravy:Široké-ovladače vstupního napětí, vlastní frekvence pulzní modulace a integrovaná řídicí elektronika.

Kontrola kvality, dodržování a bezpečnostní standardy

Aby bylo zajištěno nulové{0}}doručování všech výrobních šarží, každý jednotlivý laserový modul prochází před odesláním 100% přísnou kontrolou kvality:

Kontrola profilování a zarovnání paprsku:100% digitální testování na optické stolici pro ortogonalitu nitkového kříže 90 stupňů (přísná tolerance ±0,05 stupně) a přímost čáry.

Rozšířené spálení-v testu stárnutí:24- až 48 hodin nepřetržitého testování zapálení za zvýšených teplotních podmínek, aby se eliminovalo selhání kojenecké diody.

Soulad s mezinárodními předpisy:Vyrobeno tak, aby vyhovovalo mezinárodním bezpečnostním a ekologickým předpisům, včetně bezpečnostních norem IEC 60825-1:2014, CE, RoHS a podpory registrace přistoupení FDA.

Standardní možnosti balení

Položka	Popis
Individuální balení	Barevná krabice / neutrální krabice / přizpůsobené maloobchodní balení
Vnitřní ochrana	Pěnová vložka nebo ochranná vložka, aby se zabránilo poškození nárazem
Kartonové balení	Exportujte-standardní kartony vhodné pro mezinárodní přepravu
Příslušenství	Přepravní pouzdro, montážní držák, baterie nebo nabíječka (volitelně)
Označování	K dispozici je čárový kód, štítek modelu, sériové číslo a vlastní značka

FAQ

Otázka: Můžete našim konstruktérům dodat 2D výkresy a 3D CAD modely?

A: Ano. Mechanické výkresy STEP, IGES a 2D PDF jsou snadno dostupné pro všechna standardní pouzdra. Zakázkové CAD soubory pouzdra mohou být poskytnuty do 48 hodin od počáteční technické kontroly.

Otázka: Jaká je typická dodací lhůta pro vzorky OEM a výrobní objednávky?

Odpověď: Standardní vzorové konfigurace se obvykle dodávají do 3 až 5 pracovních dnů. Vlastní optické nebo mechanické úpravy vyžadují přibližně 10 až 15 pracovních dnů na ověření vzorku. Dodací lhůty hromadné výroby se pohybují mezi 2 a 3 týdny v závislosti na množství.

Otázka: Jak se 520nm přímá zelená laserová dioda liší od staršího 532nm zeleného laseru DPSS?

Odpověď: Přímé 520nm polovodičové zelené laserové diody nabízejí mnohem lepší tepelnou stabilitu, rychlejší zapínací-doby, delší provozní životnost a vyšší odolnost proti nárazům/vibracím ve srovnání se staršími 532nm DPSS (diodovými-Pumped Solid-state) lasery, které vyžadují složité zarovnání krystalů a trpí úzkými provozními teplotními okénky.

Otázka: Jaké záruční krytí poskytujete na průmyslové laserové moduly?

Odpověď: Na všechny průmyslové-moduly se vztahuje standardní 12měsíční nebo 24měsíční záruka (v závislosti na klasifikaci výkonu a profilu aplikace), podpořená komplexní technickou podporou našeho týmu optických inženýrů.
